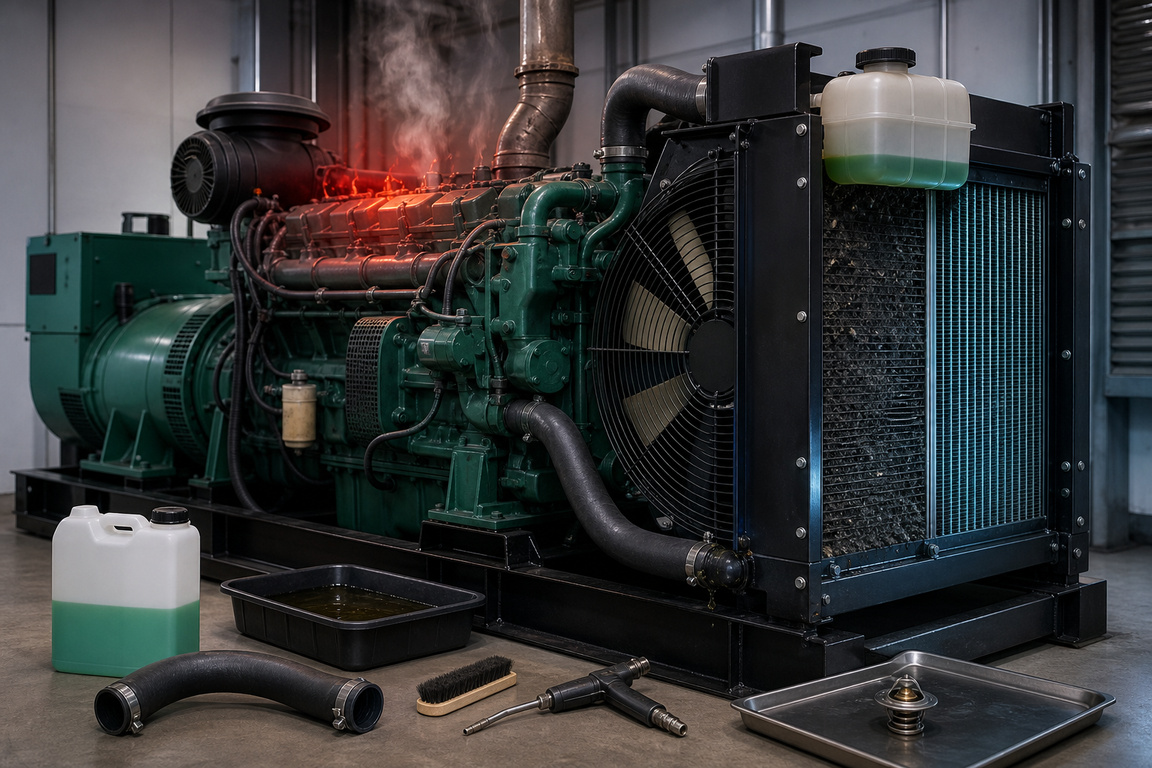

Система охлаждения дизельного генератора: перегрев и обслуживание
Система охлаждения дизельного генератора поддерживает рабочую температуру охлаждающей жидкости (ОЖ) в диапазоне 80–95 °C и предотвращает тепловое разрушение двигателя. Перегрев — одна из двух главных причин преждевременного выхода ДГУ из строя (наряду с ненадлежащим обслуживанием масляной системы). Зная устройство контура охлаждения, пять ключевых причин перегрева и конкретный регламент обслуживания, вы сохраните ресурс генератора Weifang на весь заявленный срок службы.
Ниже — подробный разбор каждого элемента контура, таблица «причина → признак → решение», регламент ТО и ответы на частые вопросы. Читайте последовательно или переходите сразу к нужному разделу по заголовкам.
Кратко: главное
- Рабочий диапазон 80–95 °C. Выход за эти пределы вверх означает перегрев, вниз — неполное сгорание и осмоление деталей. Контроль температуры — обязательная функция любой панели управления ДГУ.
- Пять главных причин перегрева. Низкий уровень/старая ОЖ, забитый радиатор, неисправный термостат, ослабленный или порванный ремень вентилятора, недостаточная вентиляция помещения. Каждая причина имеет конкретный признак и устранение.
- Антифриз меняют каждые 2 года или 3000 моточасов. Старая ОЖ теряет антикоррозионные присадки, накапливает окислы и провоцирует накипь в рубашке охлаждения.
- Радиатор чистят каждые 250 моточасов. Пыль и листовой мусор, забивающие соты, снижают теплоотдачу быстрее, чем принято думать, особенно на уличных и строительных объектах.
- Вентиляция помещения — часть системы охлаждения. Недостаточный приток воздуха к радиатору делает бесполезным исправный контур охлаждения. Норма — не менее 6 воздухообменов в час в машинном зале.
Устройство системы жидкостного охлаждения ДГУ
Система жидкостного охлаждения ДГУ — замкнутый контур: водяной насос (помпа) прогоняет антифриз через рубашку охлаждения блока и головки цилиндров, где ОЖ забирает тепло, затем направляет её в радиатор. В радиаторе жидкость охлаждается потоком воздуха от вентилятора на приводном ремне и возвращается к насосу через нижний бачок.
Термостат управляет соотношением потоков: до прогрева он закрыт, и ОЖ ходит по малому контуру, минуя радиатор. После выхода на ~80 °C термостат открывается. Расширительный бачок компенсирует тепловое расширение и позволяет контролировать уровень ОЖ. Неисправность любого из этих узлов нарушает тепловой баланс — приводя к перегреву или, при заклинившем термостате в открытом положении, к переохлаждению, которое не менее вредно для ресурса двигателя.
Пять главных причин перегрева дизельного генератора
Перегрев дизельного генератора всегда имеет конкретную причину, и её можно диагностировать по сопутствующим признакам ещё до критического останова.
Низкий уровень или старая охлаждающая жидкость. Это самая частая причина перегрева при регулярном использовании. Уровень ОЖ снижается из-за испарения через крышку расширительного бачка, микротрещин в шлангах или слабо затянутых хомутов. Устаревший антифриз (отработавший более 2 лет или 3000 моточасов) теряет антикоррозионные присадки: внутри рубашки охлаждения образуется накипь, которая работает как термоизолятор и резко снижает теплообмен. Признак — быстрый рост температурного индикатора сразу после пуска или при нагрузке выше 60%.
Засоренный радиатор. Пыль, тополиный пух, листья, насекомые — всё это постепенно забивает соты радиатора и перекрывает поток воздуха. На строительных площадках, деревообрабатывающих предприятиях и сельскохозяйственных объектах радиатор может засориться менее чем за 100 моточасов работы. Признак — перегрев при умеренной нагрузке 50–70%, тогда как на холостом ходу температура в норме.
Неисправный термостат. Термостат заклинивает в двух положениях. Закрытое положение — ОЖ не попадает в радиатор, двигатель стремительно перегревается. Открытое положение — жидкость постоянно идёт через радиатор, двигатель не прогревается до рабочей температуры, что приводит к осмолению поршневой и повышенному износу. Признак первого случая — критический перегрев в течение 10–15 минут от пуска; второго — чрезмерно долгий прогрев, повышенный расход топлива.
Ослабленный или порванный ремень вентилятора. Приводной ремень обеспечивает вращение вентилятора и одновременно, как правило, привод водяного насоса. При ослаблении ремень проскальзывает — производительность насоса и вентилятора падает. Разрыв ремня означает немедленную потерю циркуляции и обдува: генератор перегревается в течение нескольких минут. Признак — характерный писк или свист при пуске, видимое провисание ремня, в тяжёлом случае — дым и аварийный останов.
Недостаточная вентиляция помещения. Генератор, установленный в плохо проветриваемом подвале, котельной или контейнере без нормального воздухообмена, будет перегреваться даже при исправной системе охлаждения. Радиатор рассеивает тепло в окружающий воздух: если горячий воздух не уходит и температура в помещении растёт, эффективность охлаждения падает. Признак — нормальная температура ОЖ на открытом воздухе и стабильный перегрев в закрытом помещении.
Таблица: причина — признак — решение
| Причина | Основной признак | Решение |
|---|---|---|
| Низкий уровень ОЖ | Быстрый рост Т при нагрузке | Долить ОЖ того же типа; найти и устранить течь |
| Старая ОЖ / накипь | Медленный, но устойчивый перегрев | Промыть систему, залить свежий антифриз |
| Забитый радиатор | Перегрев при 50–70% нагрузки | Продуть соты сжатым воздухом, промыть водой |
| Неисправный термостат | Перегрев за 10–15 мин или нет прогрева | Проверить в горячей воде (откр. ~80 °C), заменить |
| Ослабленный/порванный ремень | Писк, затем перегрев и аварийный останов | Проверить натяжение (прогиб 10–15 мм), заменить |
| Воздушная пробка | Неравномерный прогрев, булькание | Прокачать систему, удалить воздух через кран |
| Плохая вентиляция помещения | Перегрев только в закрытом помещении | Организовать приток и отвод воздуха, ≥6 обменов/час |
Признаки перегрева и действия при срабатывании защиты
Современные ДГУ Weifang имеют два порога по температуре ОЖ: предупреждение (~95 °C) и аварийный останов (~105 °C). При появлении предупреждения — снизьте нагрузку до 30–40%, дайте двигателю 3–5 минут на холостом ходу, затем остановите и устраните причину. При аварийном автостопе не запускайте повторно, не найдя причины: запуск перегретого двигателя с недостаточным уровнем ОЖ грозит деформацией головки блока или прогаром прокладки. Дайте двигателю остыть до 40–50 °C, затем проверьте уровень ОЖ на холодном двигателе, ремень и радиатор.
Крышку расширительного бачка на горячем двигателе не открывайте: под давлением кипящая жидкость выбрасывается и вызывает ожоги.
Согласно ISO 8528-1, производитель обязан указывать предельные значения температуры охлаждающей жидкости для каждого режима работы ДГУ — эти параметры являются неотъемлемой частью паспортных данных установки.
ISO 8528-1, раздел требований к эксплуатационным характеристикам
Регламент обслуживания системы охлаждения Weifang
Регулярное техническое обслуживание системы охлаждения — это не опциональная процедура, а условие сохранения гарантии и ресурса двигателя. Для генераторов Weifang действует следующий регламент.
Еженедельный осмотр (или перед каждым пуском при редком использовании). Проверьте уровень ОЖ в расширительном бачке — он должен быть между метками MIN и MAX. Осмотрите шланги и хомуты на предмет подтёков. Убедитесь в целостности и натяжении приводного ремня: надавите на ремень посередине — прогиб не должен превышать 10–15 мм.
Каждые 250 моточасов. Очистите внешнюю поверхность радиатора от пыли и мусора сжатым воздухом (давление не более 3 бар, направление — от двигателя наружу). На загрязнённых объектах частоту чистки удвойте. Проверьте крепление патрубков и состояние хомутов.
Каждые 500 моточасов. Проверьте работу термостата: снимите его, опустите в воду и нагревайте — клапан должен начать открываться при температуре 78–82 °C и полностью открыться при 92–95 °C. Отклонение от этих значений — признак неисправности. Замените ремень вентилятора при наличии трещин, расслоений или остекленения поверхности. Промойте систему охлаждения специальным очистителем, если обнаружена накипь или осадок в расширительном бачке.
Каждые 2 года или 3000 моточасов (что наступит раньше). Полная замена охлаждающей жидкости. Используйте антифриз класса OAT или рекомендованный производителем тип — смешивать антифризы разных технологий нельзя. Перед заливкой промойте систему дистиллированной водой, после — удалите воздушные пробки, запустив двигатель с открытой крышкой бачка до рабочей температуры.
Соблюдение этого регламента гарантирует, что система охлаждения не станет причиной преждевременного выхода двигателя из строя. Подробнее о сервисных интервалах можно прочитать в материале Дизельная электростанция и в стандарте ISO 8528.
Часто задаваемые вопросы
Какой антифриз заливать в дизельный генератор?
Используйте антифриз на основе этиленгликоля класса OAT (карбоксилатный) с ингибиторами коррозии, подходящий для алюминиевых блоков двигателя. Концентрат разбавляют дистиллированной водой в соотношении 50/50, что даёт защиту от замерзания до −36 °C. Нельзя смешивать антифризы разных цветов и технологий — реакция осадка ускоряет коррозию и забивает каналы.
Как часто менять охлаждающую жидкость в ДГУ Weifang?
Каждые 2 года или 3000 моточасов — что наступит раньше. При интенсивной эксплуатации (более 2000 ч/год) ориентируйтесь на моточасы. Признак внеплановой замены — изменение цвета ОЖ (стала коричневой или мутной), маслянистые пятна на поверхности жидкости, осадок на дне бачка.
Почему генератор перегревается в закрытом помещении, но нормально работает на открытом воздухе?
Причина — недостаточный воздухообмен в помещении. Радиатор ДГУ рассеивает значительное количество тепла в окружающий воздух, и если это тепло не отводится наружу, температура в машинном зале быстро поднимается выше допустимой. Решение — приточно-вытяжная вентиляция с воздуховодами, минимум 6 воздухообменов в час, отвод нагретого воздуха напрямую наружу.
Можно ли глушить перегретый генератор под нагрузкой?
Нет. Резкий останов горячего двигателя под нагрузкой вызывает температурный удар. Правильно — снизить нагрузку до минимума, дать 3–5 минут на холостом ходу, затем плавно остановить. При аварийном автоотключении повторный пуск — только после выявления причины перегрева.
Что такое воздушная пробка в системе охлаждения и как её удалить?
Воздушная пробка — скопление воздуха в высшей точке контура охлаждения, нарушающее циркуляцию ОЖ. Для удаления: запустите двигатель при открытой крышке расширительного бачка и медленно прогрейте до рабочей температуры — воздух выйдет в виде пузырьков. На некоторых двигателях есть воздушный кран на верхнем патрубке.
